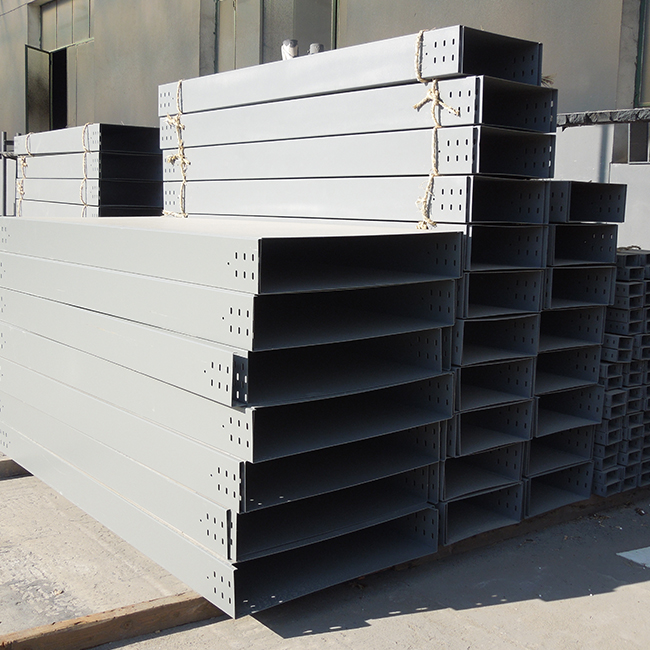

电缆桥架作为布线工程的一个配套项目，许多生产厂家的规格产品缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。



(1)确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。



(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。



(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。



(4)确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选折相应的盖板。



(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。



2.如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。



3.弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。



4.电缆桥架安装要求



(1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。(2)电缆桥架与用电设备交越时，其间的净距不小于0.5m。



(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图，则对材料统计将更精确。



直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。



(5)桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。



(6)电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。



(7)电缆桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。



(8)电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每间隔3~5米处进行固定。



(9)在吊顶内设置时，槽盖开启面应保持80毫米的垂直净空，线槽截面利用率不应超过50%。



(10)布放在线槽的缆线可以不绑扎，槽内缆线应顺直，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。



(11)在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。4对线电缆以24根为束，25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米，扣间距应均匀，松紧适度。



(12)桥架水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。





电缆桥架型式及品种的选择及铺设规范



一、电缆桥架型式及品种的选择



1.需屏蔽电气干扰的电缆网路或有防护外部(如：有腐蚀液休，易燃粉尘等环境)影响的要求时，应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)



2.强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。



3.除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。



4.在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。



5.大跨距(>3m)要选用复合型桥架(FB)。



6.户外要选用复合环氧树指桥架(F)。



二、电缆桥架规格选择



1.复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。



2.各种弯通及附件规格应符合工程布置条件并与桥架相配套。



3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。



4.桥架横截面积的选择见表桥架上电缆网络中任一线路的最大自动过电流保护的额定电流值或整定值(A) 桥架横截面充许最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968



三、对于电缆桥架的支、吊架的配置



1.户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。



2.非直线段的支、吊架配置就遵循以下原则。当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。



3.拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。



4.桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。



四、防火：要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。



五、拉挤玻璃钢电缆桥架的接地



1.桥架系统应具有可靠的电气连接并接地(只对金属桥架)。



2.当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。



3.沿桥架全长另敷设接地干线时，每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。



4.对于振动场所，在接地部位的连接处应装置弹簧圈。



六、桥架系统设计内容：桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定最佳布置，其设计内容可含有：



1.桥架系统的有关剖面图。2、桥架系统的平面布置图。3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。4、有特殊要求的非标件技术说明或示意图。



七、安装：电缆桥架的安半夜请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》。



八、设计要求



1.桥架系统的路径平面布置图;



2.桥架系统的有关断面图。



3.桥架系统所用防腐材质及所需直通、弯通、支(吊)架等的规格和数量明细表以及必要的说明，连接板及螺丝、防护帽按以上要求由生产厂家配齐。4、有特殊要求的非标准技术说明或示图。



4.有特殊要求的非标准技术说明或示图。



1)电缆桥架的最大载荷、支撑间距应小于允许载荷和支撑跨距。



2)桥架的安装应以国家规范为准，目前可参照《电缆桥架安装图集86SD169》进行。桥架在安装过程中严禁载人，如现场情况确有必要时，必须有安全保障设施方可载人，本事项对于不合格或非专业的操作人员尤为重要。



3)桥架的立柱、托臂等支架可与基础预埋件焊接固定，也可采用膨胀螺栓固定，对于现场焊接处一定要做好防腐处理，通常由用户现场涂刷防腐漆。



4)电缆桥架敷设时，桥架间的对接处距支承点的距离应在跨距的1/4以内，对于大跨距桥架最好放在支承架上对接，在有弯通或三通的地方则需单独增加支承点，垂直方向的托臂每隔1.5m设一固定点。



5)桥架内的电缆应用电缆卡带、或金属电缆卡子进行分组固定。对于水平敷设的电缆通常每隔2m左右作一固定点;对于垂直敷设的电缆应每隔1-1.5m固定一次，在改变标高的端部也应予以固定。



6)电缆桥架按电力施工规范要求应进行良好接地，对于镀锌电缆桥架无须有专门接地装置，其本体即可作为接地干线;对于表面进行非金属处理的桥架则必须有专门的接地装置;桥架的接地线可用VV-16mm2电缆或等截面的铜编织线，该线通常由用户自备，如由本厂供货，则应在合同中注明，长距离的电缆桥架每隔30-50m接地一次。



电缆桥架的施工方法



1.施工顺序



测量定位→支吊架制作安装→桥架安装→接地处理



2.主要施工方法及技术措施



1)测量定位



用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。竖井内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做好修补。



2)支架制作安装



依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支架，支架进行工厂化生产。在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装。在无吊顶的公共场所结合结构构件并考虑建筑美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀螺栓固定，支架间距不超过2..5米。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。



3)桥架安装



a.对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。



b.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。



c.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。



d.跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。



e.桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。



4)接地处理



镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体。在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。



5)多层桥架安装



分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m。
